Система очистки газов

Система очистки циклон

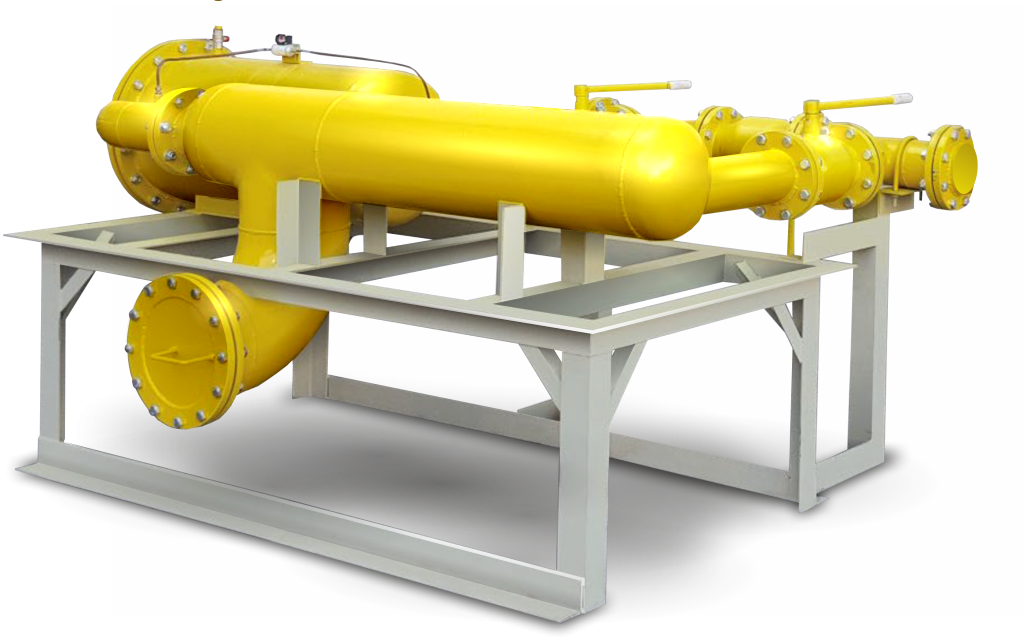

Установка циклон — промышленная установка системы очистки природного газа, разработанная Группой компаний «МКС» для обеспечения надёжной работы газопоршневых установок (ГПУ) на объектах малой генерации. Устройство предназначено для глубокой двухступенчатой аспирационной фильтрации природного газа от твёрдых частиц, капельной влаги, коррозионных включений и аэрозольных загрязнений.

Установка размещается на газопроводе перед энергоцентром и предназначена для предварительной очистки природного газа от твёрдых механических примесей — таких как пыль, окалина, частицы ржавчины и другие загрязнения, способные повредить газопоршневые установки.

Технические характеристики установки Циклон

Схема «установки циклон»



Циклон с тангенциальным подводом среды для очистки от крупных частиц и выноса крупных частиц в отдельный отсек

Съемная фланцевая заглушка Ду300

Штуцера ½ “ для подключения датчика перепада давления (поставляется отдельно) предназначены для контроля перепада давления на входе-выходе устройства

Фильтр циклон оснащен запорной арматурой – шаровыми газовыми кранами Ду150, позволяющими выполнять переключения на линии подачи газа для очистки циклона и замены фильтрующих элементов без предварительной остановки подачи природного газа.

Фильтр для тонкой очистки газа, состоящий из корпуса Ду500 с набором фильтрующих элементов (3 шт.) типа DIFA 4350M со средним коэффициентом пропуска пыли не более 0,2% от общего объема пыли в среде

Продувочная свеча предназначена для сброса газа при обслуживании устройства

Заглушка Ду 500

Кран шаровый Ду 150

Рама опорная

Принцип работы циклона для очистки

Газ поступает в установку по газопроводу и направляется в корпус циклона по касательной, что создаёт внутри вихревой поток. Под действием центробежной силы частицы с большей плотностью — пыль, ржавчина, окалина, твёрдые включения — отбрасываются к стенкам корпуса. Из-за отсутствия вертикального восходящего движения, как в классических циклонах, очищенный газ продолжает движение по горизонтальному трубопроводу, а отделённые примеси под действием силы тяжести оседают в нижнюю часть корпуса — приёмную камеру циклона. Там они накапливаются и периодически удаляются через дренажный узел.

Такая конструкция обеспечивает надёжную и эффективную очистку газа без снижения давления, с минимальными потерями по гидравлике, что критически важно для стабильной работы энергоцентра и газопоршневых установок.

Таким образом, циклон эффективно удаляет частицы размером от 10 микрон и крупнее, обеспечивая защиту газопоршневых двигателей от абразивного износа и засорения.

Преимущества «установки Циклон»

На практике, стандартные фильтры грубой очистки задерживают лишь частицы крупнее 50 микрон и этого недостаточно для защиты высоконагруженных ГПУ. Инженеры «МКС» выявили большой рост отказов и незапланированных ремонтов из-за микроабразивных частиц, поступающих в цилиндро-поршневую группу, газовые клапаны и системы зажигания.

«Циклон» создан как надёжное решение, устраняющее первопричину деградации ГПУ — загрязнённое топливо.

• Снижение количества отказов ГПУ на 30–40 %
• Защита двигателя от твёрдых частиц
• Срок службы до 25 лет
• Сертифицировано по ТР ТС 032/2013, ГОСТ Р 52630-2012
• Подходит для взрывоопасных и пожароопасных газовых сред

Примеры проектов

Габариты «установки циклон»

Установка очистки газа «Циклон» от Группы компаний «МКС» универсальна и идеально подходит для любых марок газопоршневых установок — обеспечьте надежную защиту вашего оборудования и значительно продлите срок его службы с эффективной и проверенной системой фильтрации!

Оставьте заявку, и мы вышлем вам:
– коммерческое предложение,
– паспорт оборудования, сертификаты,
– произведём расчёты под индивидуальные условия
– условия поставки и сроки
